射频连接器如何养护?
编辑:深圳市景盛五金科技有限公司   时间:2021-07-10

  射频测试座的常规插针仍然使用相应的pogo pin探针,但由于射频传输信号需要特殊的介质,相应的连接器部分也很特殊。我们比较常见的射频同轴连接器(RF COAXIAL CONNECTOR)就是其中之一。在测试过程中,该组件将嵌入测试座中进行射频传导。

  对应测试插座中射频连接器的设计选择,可以参考以下(不限于以下接口)。同时,在定制测试插座时,还需要向供应商提出自己芯片的插入损耗和回波损耗要求(即S12/S21和S11),还需要提出自己的接触阻抗要求:

  BNC为卡口式,多用于4GHz以下的射频连接,广泛用于仪器仪表和计算机互连。

  TNC为螺纹连接,尺寸与BNC相似,工作频率可达11GHz。螺纹型适用于振动环境。

  SMA是螺纹连接,使用最广泛。有 50 和 75 欧姆两种阻抗。使用50欧姆时,软电缆的使用频率低于12.4Ghz,半硬电缆最高为26.5GHz。

  SMB 小于 SMA。插入自锁结构,用于快速连接。它通常用于数字通信。是L9的替代品,50欧可以达到4GHz,75欧可以达到2GHz。

  SMC 是螺纹连接。其他的类似于 SMB,具有更宽的频率范围。它们通常用于军事或高振动环境。

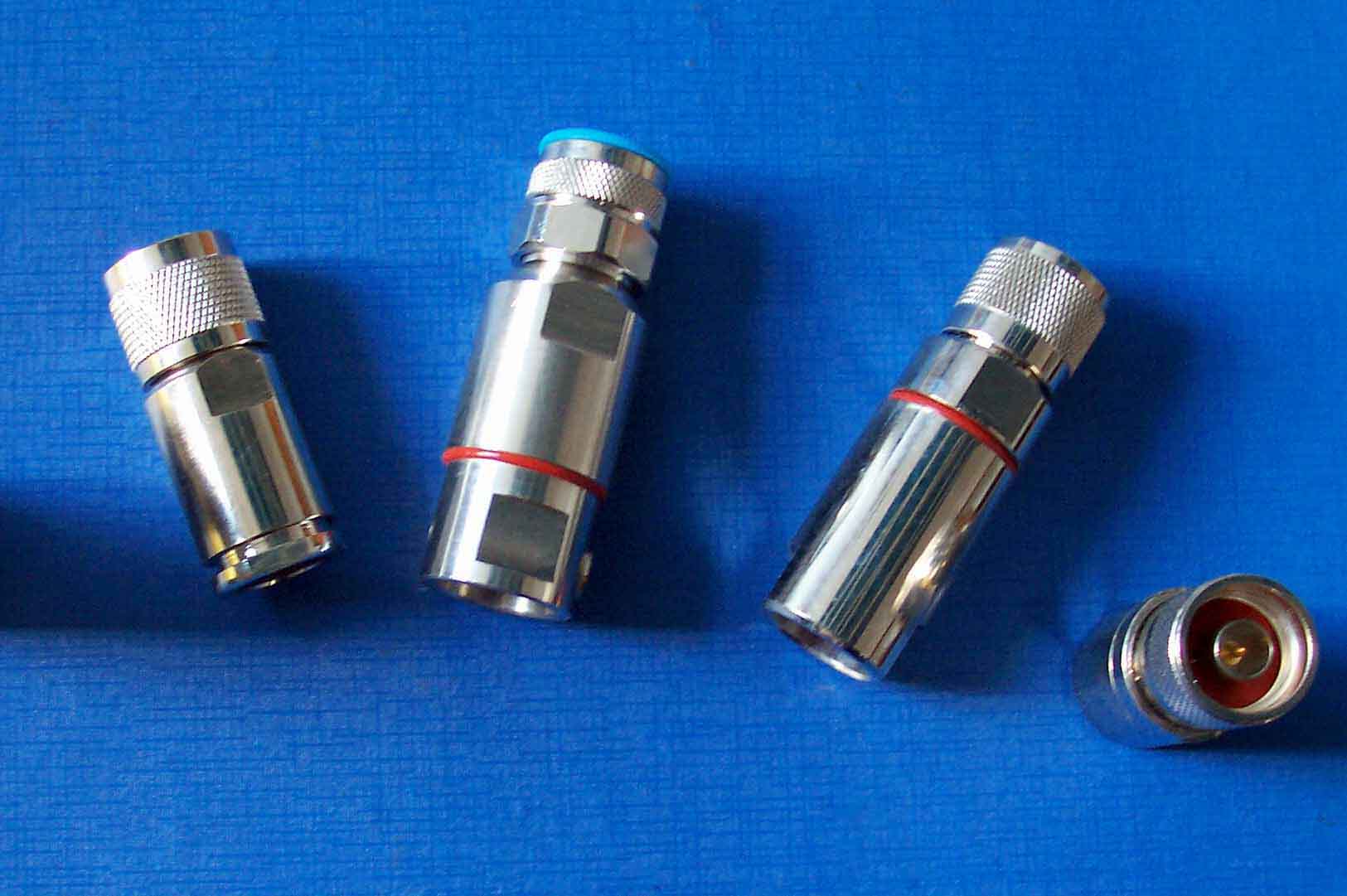

  N型连接器为螺纹型,使用空气作为绝缘材料,成本低,频率可达11GHz。常用于测试仪器,有50欧姆和75欧姆两种。

  MCX 和 MMCX 连接器体积小,用于密集连接。

  BMA 用于频率高达 18 GHz 的低功率微波系统的盲插连接。

  随着当前5G、WIFI6等高速通信标准的升级,新型射频芯片广泛应用于手机、平板等移动设备,以及通信基站等通信平台。对射频测试插座的需求越来越大。目前主要的射频芯片将采用老化测试、功能测试和极端环境下的特殊测试。因此,提出了更多的RF测试插座。测试要求高。

  射频测试座需要定期维护。最好每 5000 次用显微镜检查一次接触探头或 RF 射频连接器。检查针头顶部是否有脏物及针头磨损情况,确保测试座始终处于良好状态。测试状态。如果有污垢,建议使用超声波清洗设备,放入高纯度酒精进行超声波清洗,最后使用气枪进行清洗,确保测试座处于干燥状态,以保证服务产品的寿命和测试性能。如果有轻微磨损,不影响测试(即测试数据没有大的误差),清洗后可以继续使用。如果损坏严重,则需要更换探头和射频连接器才能继续使用。
