射频连接器之雷区(下)
编辑:深圳市景盛五金科技有限公司   时间:2021-06-25

  因此,射频连接器使用不当会导致错误的测试结果。另一方面,劣质或磨损的射频连接器会损坏其他昂贵的仪表和电缆接口。因此,射频连接器的日常使用一定要小心,避免雷击。

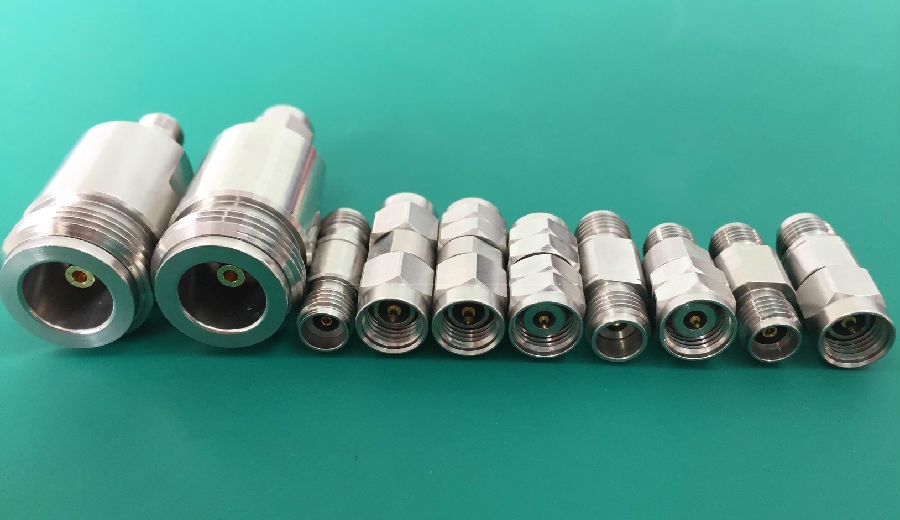

  2.4 毫米射频连接器不能与 2.92 毫米、3.5 毫米、SMA 射频连接器混合使用。不正确的使用会导致永久性机械损坏。有问题的射频连接器需要及时丢弃,否则会影响与其相连的其他设备。例如,带有偏置针的公射频连接器会损坏与其连接的母射频连接器的内导体。

  当射频连接器用手扭曲时,会带来很差的测试结果。下图是真实1.85mm射频连接器S21相的重复性实验结果。由于没有使用扭矩扳手,相位结果在 30 GHz 处跳跃。下面的数据表详细比较了测量误差——频率越高,误差越大。

  使用错误的扭矩扳手拧紧射频连接器。使用扭力扳手的原因是为了保证每次连接时施加的力相同,即每次的松紧度相同,这样才能得到可重复的测量结果,并保证射频连接器不会损坏由于用力过大。因此,不同的射频连接器由于其尺寸、材料和性能不同,需要使用不同的扭矩扳手。下表供您参考。

  有时,扭矩扳手选择正确,但射频连接器仍然损坏。为什么又是这个?很简单,你的方法是错误的。是的,方法很重要,比如扭力扳手的位置和角度等等。在我们刚刚提到的众多射频连接器中,1.0mm的射频连接器特别脆弱,所以在连接时需要严格按照操作步骤进行。我们特意准备了以下小视频,详细讲解1.0mm射频连接器连接的操作步骤。

  我们在一些用户的现场发现,所有的射频连接器都安装在一个盒子里。这样做的好处是方便访问。但问题是,每次寻找射频连接器时,都需要在框中进行搜索。射频连接器会发生碰撞,容易造成机械磨损。由于尺寸的变化,阻抗会受到影响,从而导致性能下降。它甚至可能导致连接。设备损坏。因此,我们建议单独存放射频连接器。如果一定要放在一起,可以找一块防静电材料,根据射频连接器的大小挖一些凹槽,将射频连接器分开放入。这样一目了然,方便取用,还可以保护射频连接器不受损坏。
